¿De qué medidas son las brocas cañón de Guhring?
Depende del tipo, aquí algunos ejemplos:
Es una herramienta para generar barrenos con una profundidad mayor a 10xD con ayuda de un barreno piloto o buje guía.
Depende del tipo, aquí algunos ejemplos:
| Diámetro nominal | Longitud | |
|---|---|---|
| EB 100 M | Ø 1 – 16 mm | Hasta 580 mm de flauta |
| EB 100 | Ø 0.9 – 16 mm | Hasta 580 mm de flauta |
| EB 80 | Ø 2 – 40 mm | Longitud total hasta 3,600 mm |

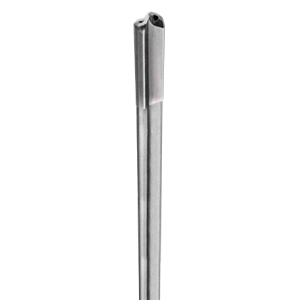

| ZB 80 | Ø 6 – 30 mm | Longitud total hasta 1,000 mm |
| EB 800 | Ø 12 – 52 mm | Longitud total hasta 3,600 mm |
| RT 100 T | Ø 1 – 16 mm | 40xD |
| GT 100 | Ø 2 – 13 mm | Hasta 850 mm de flauta |
A partir de 10xD
¡Barrenos profundos de máxima calidad en tiempo récord!
Para barrenos profundos desde 0.9 mm Ø y hasta 52 mm Ø; con una longitud total de hasta 3,000 mm; brocas monolabio o de 2 filos de corte y para aplicaciones universales de carburo y de HSS.
¡Soluciones de excelencia para las demandas tecnológicas más exigentes!
Encuentre a su representante técnico más cercanoSi se realiza en un centro de maquinado convencional, es necesario generar primero un barreno piloto con diámetro 0,02 – 0,03 mm mayor al de la broca cañón y con una profundidad de 1.5 – 2xD. Se recomienda generar también un chaflán en la entrada del barreno piloto para facilitar el posicionamiento posterior de la broca cañón y evitar desportilladuras en el filo durante este proceso. Después, se aproxima la broca cañón con bajas revoluciones en sentido de giro izquierdo y se posiciona en el barreno piloto con el refrigerante apagado. Una vez en el barreno piloto, encender la presión del refrigerante y comenzar la operación con las condiciones de corte recomendadas.
Si se realiza en una máquina de barrenado profundo, es necesario contar con bujes guía de diámetro 0,02 – 0,03 mm mayor al de la broca cañón. En este caso la presión del refrigerante y condiciones de corte se activan al 100% desde el comienzo de la operación ya que no requiere de un barreno piloto, los bujes guía cumplen esa función. Con este proceso es posible alcanzar mayores profundidades de barrenado y con mucho mayor precisión debido a que se cuenta con un mejor apoyo y guía de la herramienta, además de mucho mayor presión de refrigerante para el desalojo de la viruta.
Sí. EB800 es una broca cañón monolabio de inserto y guías de carburo intercambiables. Este concepto se puede fabricar con hasta 3600 mm de longitud total y en un rango de diámetros de 12 a 52 mm.
